보유 장비
중속가스건
| 비상체직경 | ~250 mm | 비상체질량 | 1 ~ 100kg |
| 구현속도 | 50 ~ 470 m/s | 시험체 크기 | ~2.1m x 2.1m (BxH) |
| 활용분야 | 원자력발전소/해양플랜트/무기겹납고 벽체/대형선박의 내충격 성능 평가 | ||
고속가스건
| 비상체직경 | ~60 mm | 비상체질량 | 0.5~5 kg |
| 구현속도 | 0.5~1.2 km/s | 시험체 크기 | 0.8 m×0.8 m (B×H)) |
| 활용분야 | 다양한 분야의 신재료 성능 검증 (국방,기계,항공,철도,우주) | ||
초고속가스건
| 비상체직경 | ~25 mm | 비상체질량 | 25~200 g |
| 구현속도 | 2.6~7.5 km/s | 시험체 크기 | 0.6 m×0.6 m (B×H) |
| 활용분야 | 우주 잔해물의 우주선/위성 충돌 모사, 행성들의 지질학적 형성 과정 모사 | ||
홉킨슨바
| Strain rate | ~ 10⁴s⁻¹ / ~ 10³s⁻¹ | 충격봉지름 | 19mm / 75mm |
| 충격속도 | ~ 30m/s / ~ 20m/s | 시험체재질 | 금속, 콘크리트, 세라믹, 폴리머 등 |
| 활용분야 | 건설재료(콘크리트, FRC 등), 기계,우주,항공,조선분야 재료도 가능 | ||

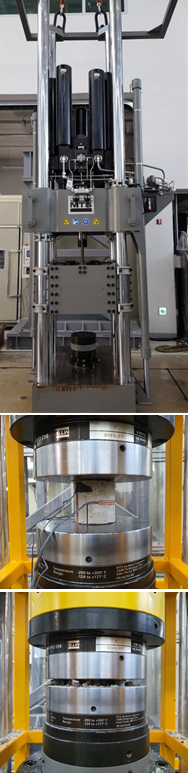

급속재하시험기
| 사양 | – 압축 : 5m/s 부하 속도에서 320kN 동적 압축 하중 – 인장 : 10m/s 부하 속도에서 330kN 동적 인장 하중 | ||
| 활용분야 | – 다양한 분야의 재료에 대한 동적 압축, 인장, 휨실험 – 건설 분야 : 교량/빌딩/원전/플랜트 구조물 재료 – 기계/우주/항공/조선 분야 : 항공기/우주선/차량/선박 재료 | ||
| Material | Specimen Dimension (LxWxT)[mm] | Strength[MPa] | Gage Length[mm] | Strain Rate [/s] | Force [kN] | Velocity [m/s] | |||
|---|---|---|---|---|---|---|---|---|---|
| Static | Dynamic | ||||||||
| Comp. | General Concrete | Cylinder(Φ75×150) | 40 | 72 | 50 | 100 | 320 | 5 | |
| Tension | General Concrete | Dumbbell Shape 500(L)x100(W)x50(T) | 5 | 15 | 100 | 100 | 75 | 10 | |
| Fiber Reinforced Concrete | 12 | 40 | 100 | 100 | 200 | 10 | |||
| Steel Bar(Grade 60) | Φ19 | 710 | 150 | 95 | 200 | 9.5 | |||
| Steel Strand (7-wire Strand) | Φ15.2 | 1,860 | 100 | 100 | 258 | 10 | |||
| 2,160 | 100 | 100 | 300 | 10 | |||||
| 2,400 | 100 | 100 | 333 | 10 | |||||
| FRP Bar | GFRP | Φ12 | 758 | 100 | 100 | 96 | 10 | ||
| CFRP | Φ12 | 2,068 | 100 | 100 | 234 | 10 | |||
| AFRP | Φ12 | 1,326 | 100 | 100 | 150 | 10 | |||
| FRP Tendon | Φ10 | 2,450 | 100 | 100 | 192 | 10 | |||
| FRP Composites Bar | Φ12 | 600 | 50 | 100 | 70 | 5 | |||
자유낙하시험기
| 낙하추무게 | 0.5 ~ 3 ton | 낙하높이 | 1 ~ 15m |
| 실험체 크기 | ~4.5m(B) x 4.5m(L) | 충격속도 | ~ 17m/s |
| 활용분야 | – 원전, 플랜트, 구조물 벽체, 항만구조물, 교량 말뚝 기초부의 내충격성 검증 | ||
팬들럼충격시험기
| 추무게 | 800 ~ 2,000kg | 최대수직높이 | 5m |
| 충격에너지 | 39.2 ~ 100kJ | ||
| 활용분야 | – 방호울타리, 교통표지판의 지주, 강성방호벽 등의 도로 안전시설물의 부재 단위 내충격 성능 검증 – 옹벽, Filtered dam의 토석류 및 산사태 거동 평가 실험 – 지반분야 기초 말뚝의 선박충돌 모사 | ||

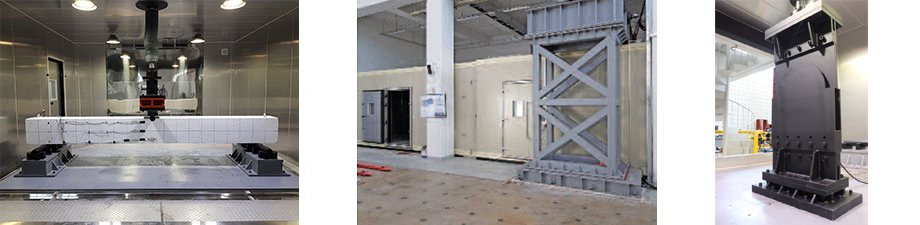

극한온도실험시설
| 온도제어범위 | -60~60℃ | 챔버크기 | 12m(L) × 5m(W) × 3m(H) |
| 온도상승/하강시간 | 1℃/min(상승),0.5℃/min(하강) | 온도편차 | ±1℃ |
| 습도제어범위 | 25 ~ 90 % (at 25 ~ 60℃) | ||
| UTM 하중 | ±500kN(Dynamic) | UTM 스트로크 | 300mm |
| UTM 진동수 | 5Hz | ||
| 활용분야 | 고/저온 환경에서 다양한 분야의 재료/부재의 성능검증 – 차량, 풍력발전기 등의 실물 성능 검증
극한/극서 지역에서의 건설 공법 개발 및 검증 | ||
유압장비
| 장비 / 시설명 | 성능 | |
|---|---|---|
| 반력구조물시스템 (Strong wall & Floor) | 반력상 | 크기 : 13m × 33m (W × L) |
| 반력벽 | 크기 : 13m × 8m (W × H) | |
| 로딩프레임 | 용량 : 5,000kN 크기 : 5.2m × 8m (W × H) | |
| Overhead Crane | 용량 : 25ton + 10ton Dual | |
| Main Gate | 크기 : 7m × 6m (W × H) | |
| UTM | MTS 311 | 하중 : ±5,000kN (Dynamic) 스트로크 : 500mm |
| MTS 815 | 압축하중 : 2,853kN (Dynamic) 인장하중 : 1,344kN (Dynamic) 스트로크 : 100mm | |
| MTS 810 | 하중 : ±500kN (Dynamic) 스트로크 : 100mm | |
| Actuators | MTS 244.41 | 하중 : ±500kN (Dynamic) 스트로크 : 508mm |
| MTS 243.70T | 압축하중 : 1,460kN (Static) 인장하중 : 960kN (Static) 스트로크 : 508mm | |
| STC-100D | 하중 : ±1,000kN (Static) 스트로크 : 300mm | |
계측장비
- 초고속카메라
- Phantom V711
– 최대 해상도 : 1,024×800 pixels with 7,530 FPS
– 최대 프레임 속도 : 153,200 FPS 256×128
– 노출시간 : 1 μs
- FASTCAM SA-Z
– 최대 해상도 : 1,024×800 pixels with 20,000 FPS
– 최대 프레임 속도 : 300,000 FPS 256×128
– 노출시간 : 0.159 μs
- 플래시엑스레이
- 장비성능
– 450 kV single X-ray tube
– 2 Pulsers with 4 Tube heads
– 14’’ × 17’’ Image Plate
– 최대 철강 침투 두께 : 55 mm
– Limit Film-to-Source distance : – 7.6 m
– 노출 시간 : 25 ns
- 활용분야
– 발사체 및 시험편의 폭발, 먼지 등의 관측이 제한된 부분 촬영
– 하이퍼 속도에 미치는 영향, 충격역학, 에너지 재료, 폭발적으로 형성되는 발사체 등에 활용
- DAQ System
- 장비성능
– A/D 측정 주파수: 1 MHz
– 최소 시간 간격 : 1 μs
– The number or channels : 64 channels
. 16 channels : 가속도계
. 48 channels : 변위 측정기, 스트레인게이지, 로드셀 등
– 높은 속도에서 데이터 측정이 가능함
